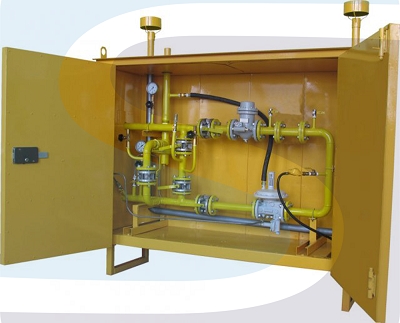

Особенности эксплуатирования ГРПБ. Природный газ через подающий газопровод поступает на фильтрацию, там осуществляется очистка от примесей ржавчины, потом через ПЗК подается в регулятор (РД), в нем давление природного газа уменьшается и удерживается на расчетном уровне, самостоятельно от потребления газового топлива. В случае возрастания давления природного газа далее регулятора (РД) выше допустимых показателей, как в случае неисправности функционирования регулятора давления газа - включается ГЗ - гидрозатвор или ПСК - предохранительно сбросной клапан, в таком случае избыток давления голубого топлива сбрасываются в атмосферу. Но если давление голубого топлива продолжает возрастать и расход природного газа через предохранительно-сбросной клапан - ПСК необходимого эффекта не показало, включается предохранительно-запорный клапан и доступ природного газа покупателю через эту линию останавливается. Для обеспечения безаварийной подачи природного газа потребителю, в случае выхода из работы регулятора давления газорегуляторный пункт кольцуют по выходному давлению, или предусматривают в газорегуляторном пункте запасную линию преобразования. Обычно в компоновке газорегуляторного пункта монтируется обводная линия, которая позволяет поставлять природный газ и допускать ручное изменение выходного давления газа во время реставрации производства или выполнения регламентных работ ГРП. Образцы газорегуляторного пункта. Газорегуляторных пунктов делятся таким образом: - По количеству контуров редуцирования это однониточные и многониточные ГРПШ. - По элементу схемы газификации покупателя природного газа: закольцованные и тупиковые ШРП. - По величине этапов уменьшения давления газового топлива это одноступенчатые и многоступенчатые ГРПШ. - По присутствию резервной нитки преобразования это ГРПШ с обходной линией преобразования и без. - По преобразуемому давлению: ШРП среднего, высокого и низкого преобразуемого давления. необходимость газорегуляторных пунктов. ГРП используются для выдержке давления газа на заданном значении, стандартной очистки газа от пыли и понижения давления газового топлива после газораспределительной станции с дальнейшей безаварийной, бесперебойной поставкой заказчикам. Газорегуляторных пунктов проектируются объектовыми (обслуживать объекты одного потребителя) и центральными (для многих потребителей). в зависимости от полученного давления природного газа на подаче, ШРП подразделяются на высокого давления (3-12 кгс/см2) и среднего (менее 0,3 МПа). Взято с ресурса http://proekt-gaz.ru | |
|
| |
